Les techniques et les matériaux de restauration ont considérablement évolué au cours des dernières décennies. Parmi eux, les restaurations composites directes se distinguent par leurs propriétés esthétiques et mécaniques, ainsi que par leur caractère peu invasif. Toutefois, leur succès et leur longévité dépendent largement d’une photopolymérisation correcte – un processus qui garantit que le composite est convenablement polymérisé pour offrir des performances cliniques optimales.
Les facteurs qui influencent la photopolymérisation
Obtenir un degré élevé de polymérisation est essentiel pour éviter des échecs fréquents tels que les infiltrations, la décoloration, l’usure et les sensibilités. Plusieurs facteurs influencent l’efficacité de la photopolymérisation, notamment la puissance et l’irradiance de la lampe, le diamètre de son extrémité, la nature du composite et les photo-initiateurs qu’il contient. Par exemple, les composites plus opaques et aux teintes plus foncées nécessitent généralement davantage d’énergie lumineuse pour être efficacement polymérisés que les composites plus translucides.
Le concept d’énergie totale – défini comme le produit de l’intensité lumineuse et du temps d’exposition – est central pour comprendre la quantité d’énergie nécessaire. Ainsi, une intensité lumineuse de 800 mW appliquée pendant 20 secondes délivre 16 J d’énergie, ce qui est généralement suffisant pour polymériser un incrément de 2 mm de la plupart des composites. De la même façon, une lampe deux fois plus puissante (1 600 mW) ne requiert que la moitié du temps (10 secondes) pour délivrer la même quantité d’énergie (16 J).

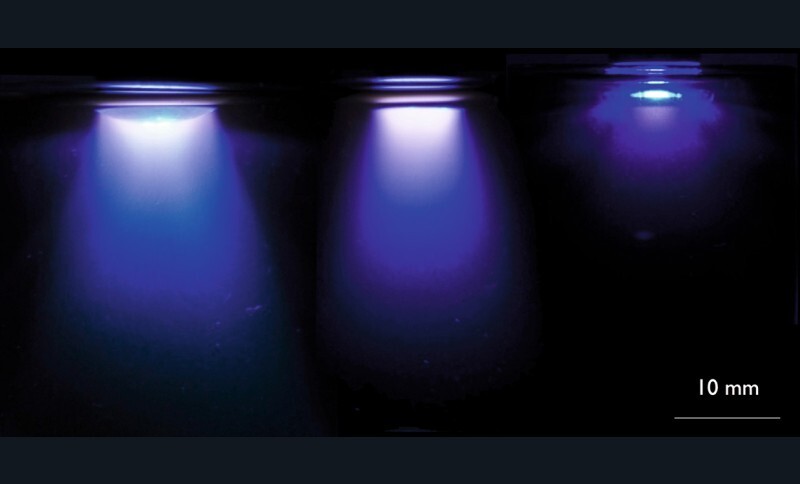

Outre la quantité de lumière produite, la façon dont celle-ci est délivrée dans la cavité est tout aussi importante. La collimation, c’est-à-dire la capacité du faisceau lumineux à rester focalisé sur une certaine distance, joue un rôle crucial pour que les couches profondes du composite reçoivent une énergie adéquate. Plus la distance entre la lampe et la restauration augmente (comme dans les cavités profondes), plus l’énergie délivrée diminue. Le design de l’extrémité de la lampe influence fortement cette efficacité : certaines lampes équipées de lentilles concentrent mieux le faisceau (fig. 1), tandis que celles avec des embouts en plastique ou en fibre de verre peuvent le disperser (fig. 2), réduisant ainsi l’efficacité de polymérisation (fig. 3).
DIAPORAMA 1
Des études comparatives ont montré que, même si différentes lampes délivrent une puissance similaire à l’extrémité de leur embout, leurs performances cliniques peuvent varier considérablement selon la distance. Une étude [1] a par exemple révélé que, si toutes les lampes testées nécessitaient environ 9 secondes pour délivrer 16 J/cm² à distance Zéro, certaines pouvaient nécessiter près de 50 secondes à 8 mm, alors que d’autres restaient efficaces avec seulement 16 secondes pour atteindre la même quantité d’énergie. Cela souligne l’importance de la collimation du faisceau et l’influence de la conception de l’extrémité de la lampe sur les résultats cliniques (fig. 4).
DIAPORAMA 2
Un autre aspect essentiel est la compatibilité entre la lumière produite et les photo-initiateurs du composite [2]. Historiquement, la camphoroquinone (CQ) était le photo-initiateur dominant, absorbant la lumière autour de 468 nm. Cependant, depuis plusieurs années, d’autres initiateurs comme le TPO, l’APO et le BAPO, qui absorbent à des longueurs d’onde plus courtes (et qui éclaircissent après polymérisation, améliorant la stabilité de la teinte), ont été introduits par les fabricants pour certaines teintes de composite et d’autres matériaux tels que les ciments photo-polymérisables. Ces initiateurs permettent aussi de réduire la concentration de camphoroquinone, minimisant la teinte jaune sans compromettre la polymérisation.
Aujourd’hui encore, certaines lampes LED actuelles n’émettent qu’un spectre étroit ciblé sur la camphoroquinone, ce qui les rend inadaptées pour ces nouveaux initiateurs [3]. En clair, cela signifie qu’un composite pourra ne pas photopolymériser si le spectre émis par la lampe n’est pas en adéquation avec le photo-initiateur. Les meilleurs dispositifs intègrent plusieurs LED capables d’émettre un spectre plus large (fig. 5), garantissant une activation efficace de différents matériaux. Par exemple, la VALO X utilise 12 LED émettant à 405, 445 et 465 nm, couvrant ainsi efficacement à la fois les initiateurs traditionnels et alternatifs (fig. 6).
DIAPORAMA 3
Un autre facteur important est l’homogénéité du faisceau lumineux, c’est-à-dire la répartition uniforme de la lumière dans la zone de polymérisation. Un faisceau inhomogène peut entraîner une polymérisation irrégulière, certaines zones recevant assez d’énergie tandis que d’autres restent sous-polymérisées [4] (fig. 7a, b). Ce problème est amplifié avec les composites bulk-fill, conçus pour être polymérisés en un seul incrément. Si le faisceau lumineux de polymérisation n’est pas uniforme, certaines parties de la restauration pourraient être compromises.
DIAPORAMA 4
Les risques d’une photopolymérisation insuffisante
Lorsque la photopolymérisation n’est pas correctement conduite, le matériau composite ne durcit que partiellement. En surface, il peut paraître solide et brillant, mais à cœur, il demeure parfois mou, collant ou granuleux. Ce défaut, souvent invisible à l’œil nu, compromet pourtant la qualité et la pérennité de la restauration. Un composite insuffisamment polymérisé présente d’abord une résistance mécanique réduite. La restauration devient alors fragile, sujette à l’ébréchure, à l’usure prématurée ou même au décollement (facettes par exemple). Ces défaillances, parfois tardives, traduisent une perte d’intégrité structurelle directement liée à la qualité du collage.
À cette fragilité s’ajoutent des sensibilités postopératoires souvent mal comprises. Les monomères résiduels, restés à l’état libre dans la masse du composite, peuvent diffuser vers la pulpe dentaire et provoquer des réactions irritatives. De plus, une interface de collage imparfaite favorise l’infiltration bactérienne, ouvrant la voie à des inflammations pulpaires ou à des récidives carieuses sous la restauration.
Le risque de carie secondaire constitue une autre conséquence majeure. Une photopolymérisation incomplète entraîne une liaison marginale moins étanche entre le composite et la dent. Ce hiatus, imperceptible cliniquement, permet aux bactéries et aux fluides buccaux de s’insinuer sous la restauration, compromettant l’adhésion et favorisant la déminéralisation progressive des tissus dentaires au contact.
Enfin, l’altération esthétique est un signe fréquent (fig. 8), quoique plus tardif, d’une polymérisation déficiente. Le matériau, insuffisamment polymérisé, absorbe davantage les colorants alimentaires. Il jaunit, se tache ou perd sa brillance, altérant l’esthétique du composite.
DIAPORAMA 5
Le rôle de l’assistant(e) dentaire
La qualité d’une photopolymérisation ne dépend pas uniquement de la technologie de la lampe ou du matériau utilisé : elle repose aussi, de manière décisive, sur la rigueur et la vigilance des opérateurs. Véritable garant(e) du bon déroulement de la procédure, l’assistant(e) veille à ce que chaque paramètre soit réuni pour assurer une polymérisation optimale.
Avant l’acte, la préparation du matériel constitue une étape incontournable. La lampe doit être propre, son embout ou sa lentille indemne de tout résidu et sa batterie pleinement chargée. Il convient également de vérifier le mode d’éclairage choisi, la puissance et le temps d’exposition. Ce contrôle préalable, souvent discret mais essentiel, conditionne la fiabilité de la polymérisation à venir.
Au moment de la photopolymérisation, la précision du geste prend le relais (fig. 9, 10). L’assistant(e) doit positionner la lampe avec soin, à la distance adéquate et dans un axe parfaitement perpendiculaire à la surface à coller, afin d’éviter toute perte d’intensité lumineuse. Il/elle veille à ne pas cogner les dents antagonistes et à ce qu’aucun obstacle (digue, miroir, doigt ou instrument) ne vienne interférer avec la diffusion du faisceau lumineux. La stabilité du maintien durant toute la durée d’exposition garantit une énergie constante.
DIAPORAMA 6
La sécurité visuelle du patient et du praticien fait également partie intégrante de cette responsabilité. L’assistant(e) doit s’assurer que chacun porte les lunettes de protection adaptées, capables de filtrer la lumière bleue émise par la lampe (fig 11). Pour des actes de photopolymérisation répétés, il est préférable de protéger également les yeux du patient.
DIAPORAMA 7
Enfin, la maintenance régulière du matériel relève pleinement de la compétence de l’assistant(e) dentaire : nettoyage méticuleux, détection des chocs éventuels, vérification de la puissance à l’aide d’un radiomètre, recharge systématique après usage sont autant de gestes qui prolongent la longévité de l’équipement.
Conclusion
Une photopolymérisation réussie ne dépend pas uniquement de la puissance de la lampe à photopolymériser ; des paramètres tels que la densité énergétique, la collimation du faisceau, la compatibilité des longueurs d’onde et l’homogénéité du faisceau entrent en jeu. De plus, la technique reste cruciale en clinique, tant du côté du praticien que de l’assistant(e). À l’ère de la dentisterie minimalement invasive et des exigences esthétiques élevées, la maîtrise de la photopolymérisation n’est pas facultative, elle est fondamentale pour obtenir des restaurations durables et esthétiques. Un composite convenablement polymérisé est non seulement plus esthétique, mais il offre également une meilleure fiabilité dans le temps, garantissant des restaurations collées fonctionnelles et esthétiques pendant de nombreuses années.
Un composite convenablement polymérisé est non seulement plus esthétique, mais il offre également une meilleure fiabilité dans le temps, garantissant des restaurations collées fonctionnelles et esthétiques pendant de nombreuses années.
nde et l’homogénéité du faisceau entrent en jeu. De plus, la technique reste cruciale en clinique, tant du côté du praticien que de l’assistant(e). À l’ère de la dentisterie minimalement invasive et des exigences esthétiques élevées, la maîtrise de la photopolymérisation n’est pas facultative, elle est fondamentale pour obtenir des restaurations durables et esthétiques. Un composite convenablement polymérisé est non seulement plus esthétique, mais il offre également une meilleure fiabilité dans le temps, garantissant des restaurations collées fonctionnelles et esthétiques pendant de nombreuses années.
Commentaires
